Instrucțiuni pentru crearea programelor orare SUPLA
Aplicația SUPLA – ghid pentru crearea programelor orare
ATENȚIE: Pentru funcționarea corectă, modulul Wi-Fi trebuie conectat astfel:
Borna 1 a modulului Wi-Fi (OUT1) conectată la borna OPEN a unității de comandă
Borna 2 a modulului Wi-Fi (OUT2) conectată la borna CLOSE a unității de comandă
Pașii simplificați pentru crearea unui program orar:
- 1. Autentificați-vă în SUPLA cloud: https://cloud.supla.org/
- 2. În bara de sus, selectați categoria My SUPLA
- 3. Faceți clic pe modulul Wi-Fi ZAMEL SBW-02
- 4. Deschideți canalul 1 în partea de jos a ecranului
- 5. Schimbați funcția în deschiderea porții pietonale și redenumiți canalul în deschidere/închidere (vă recomandăm să testați acțiunea comutatorului pentru a-l denumi corect)
- 6. Setați timpul de activare al releului la 0,5 secunde.
- 7. Repetați pașii 4–6 și pentru al doilea canal.
ATENȚIE: Chiar și pentru canalul de închidere a porții, acțiunea canalului va fi denumită „deschidere”.
- 8. În bara de sus, selectați categoria Automatizare și subcategoria Programe orare
- 9. Faceți clic pe butonul Creare program orar nou
- 10. Introduceți numele programului orar și selectați canalul dorit (deschidere, închidere)
- 11. Selectați modul dorit (zilnic, pe minute, ...)
- 12. În modul zilnic, selectați zilele în care poarta trebuie să execute acțiunea automată
- 13. Adăugați o acțiune cu butonul La ora indicată și introduceți ora la care doriți să se execute acțiunea
- 14. Salvați programul orar și creați un program nou pentru al doilea canal (pașii 9–13)
Pașii detaliați pentru crearea unui program orar:
După autentificarea în SUPLA cloud accesați categoria My SUPLA și deschideți modulul Wi-Fi ZAMEL SBW-02. În partea de jos apare lista canalelor, care trebuie configurate corect înainte de a crea programe orare.

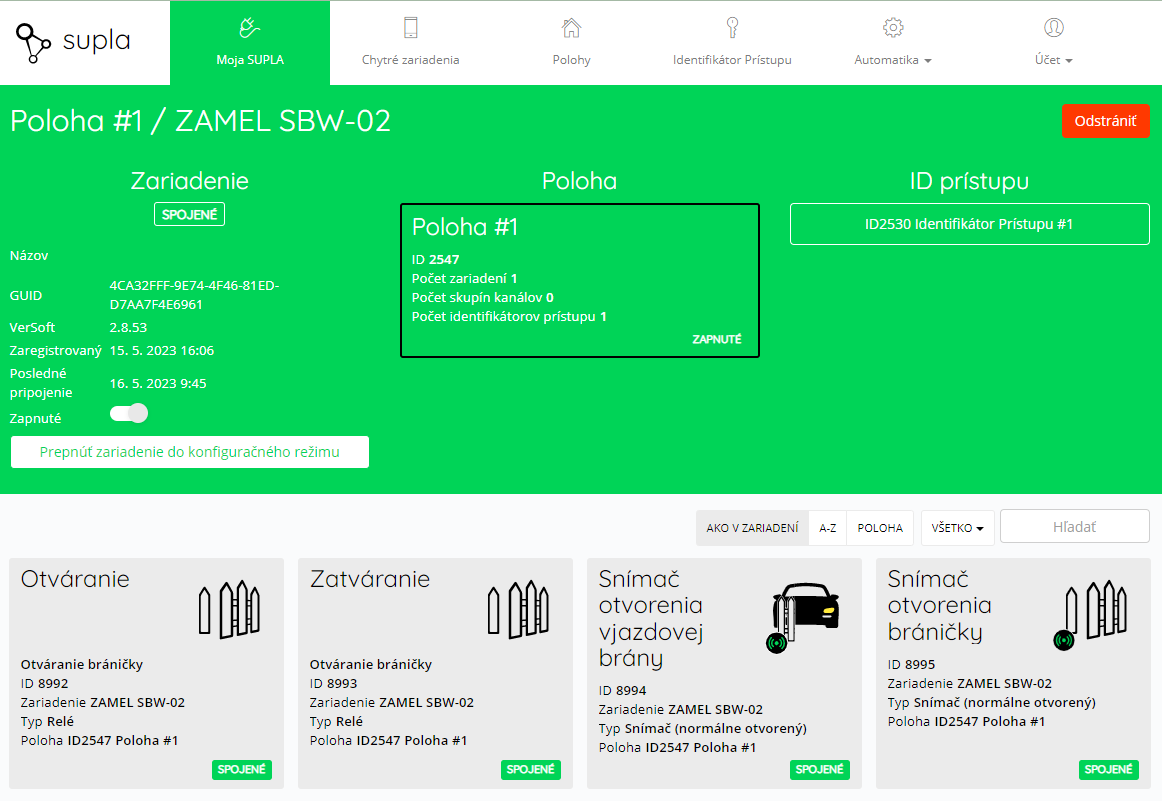

Fig. 1 Prezentarea modulului Wi-Fi cu lista canalelor
Faceți clic pe canalul 1 din lista canalelor. Schimbați funcția în Deschidere poartă pietonală. Această funcție are o singură acțiune și, prin urmare, este mai potrivită decât Deschiderea/închiderea porții de acces. Vă recomandăm să faceți clic pe butonul Deschidere din panoul Acțiune din dreapta, pentru a afla dacă acest canal este destinat deschiderii sau închiderii porții. În funcție de rezultat, puteți redenumi canalul ca deschidere/închidere. Setați timpul de activare al releului la 0,5 secunde și salvați modificările. Configurați și al doilea canal în același mod, dar nu uitați să-l denumiți în funcție de tipul acțiunii. Puteți verifica dacă setările canalelor sunt corecte în imaginile atașate.
Fig. 2 Configurarea corectă a canalului pentru deschiderea porții

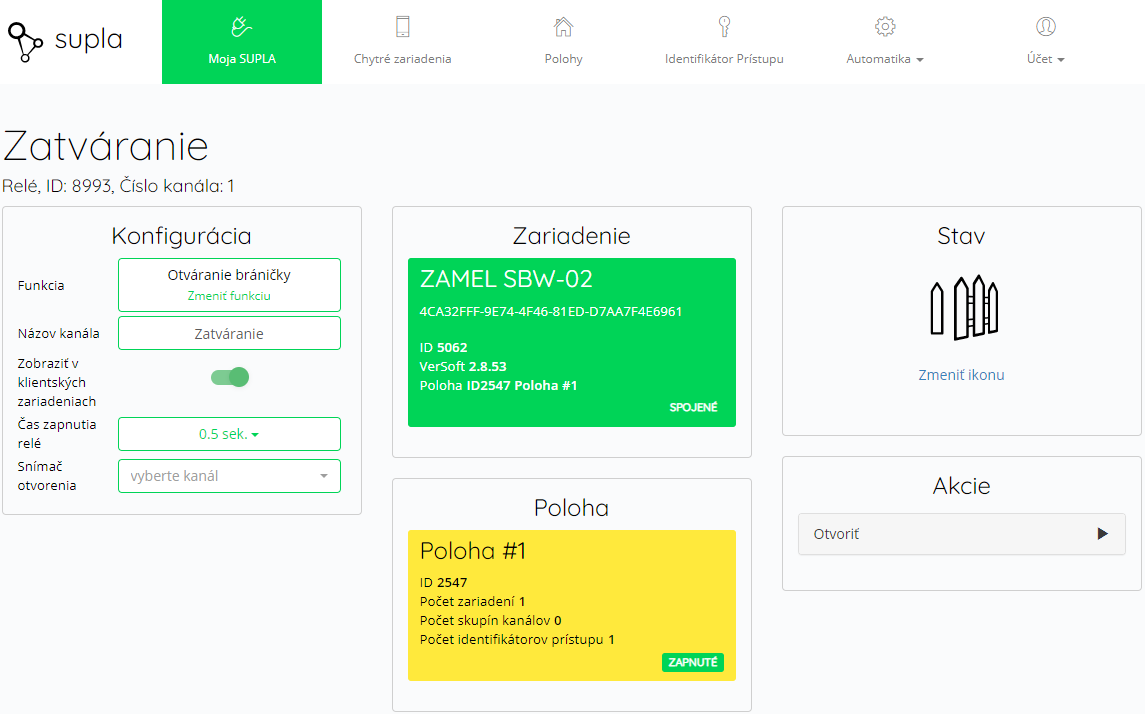

Fig. 3 Configurarea corectă a canalului pentru închiderea porții
După configurarea corectă a canalelor, puteți trece la crearea programelor orare. În bara de sus, accesați Automatizare, apoi subcategoria Programe orare și selectați opțiunea Creare program orar nou.
Fig. 4 Categoria Automatizare cu subcategorii
Setările de bază ale programului orar se configurează în partea stângă, iar în partea dreaptă se stabilesc intervalele orare în funcție de ciclul selectat. Să luăm ca exemplu situația în care poarta trebuie să fie deschisă în fiecare zi lucrătoare între 5:30 și 17:00, iar în weekend doriți să rămână închisă. În acest caz, veți crea două programe distincte (primul pentru deschidere, iar al doilea pentru închidere). În primul program orar, selectați canalul de deschidere și ciclul zilnic. În partea dreaptă, selectați zilele lucrătoare și setați acțiunea La ora indicată pentru ora 5:30. După ce configurați totul corect, nu uitați să salvați programul orar cu butonul din partea dreaptă.

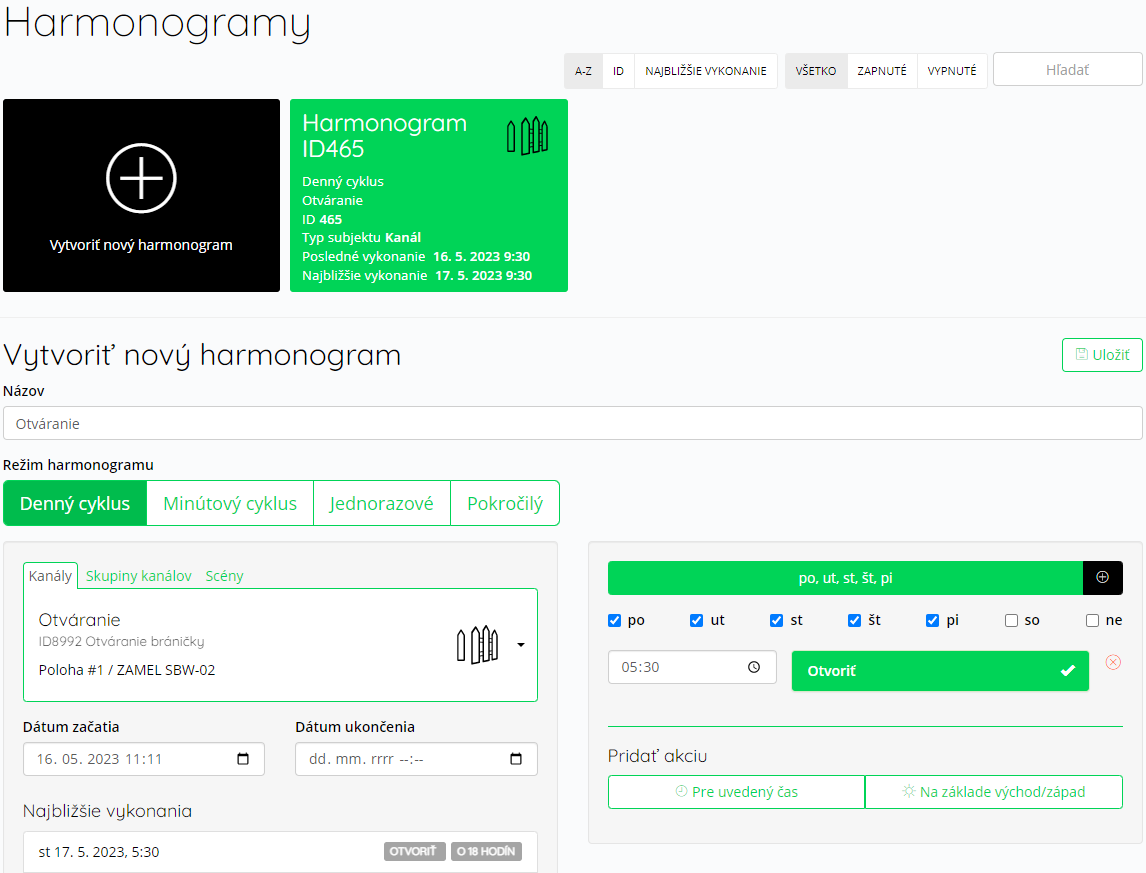

Fig. 5 Configurarea programului orar de deschidere (situație exemplificativă)
Primul program orar a fost configurat pentru deschiderea automată a porții. Al doilea program orar se va ocupa de închiderea automată. Creați din nou un program orar, dar de data aceasta selectați canalul de închidere. La fel ca în primul caz, selectați ciclul zilnic și toate zilele lucrătoare. Mai trebuie doar să introduceți ora dorită pentru închiderea porții (în situația exemplificativă, 17:00). Vă reamintim că acțiunea pentru canalul de închidere va fi denumită „deschidere”.

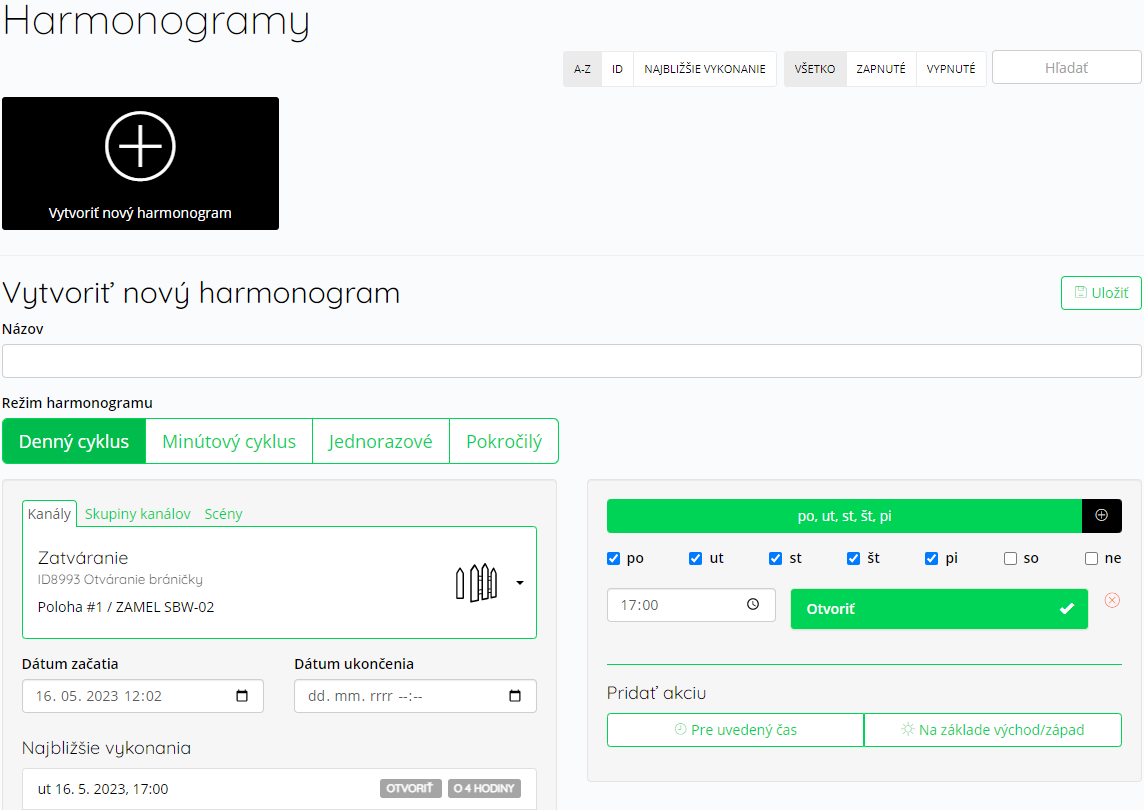

Fig. 6 Configurarea programului orar de închidere (situație exemplificativă)
După salvarea celui de-al doilea program orar, deschiderea și închiderea porții sunt configurate automat la orele dorite.
ATENȚIE: Configurarea deschiderii automate a porții conform unui program orar nu garantează că poarta va rămâne deschisă pe toată durata respectivă! Poarta se poate închide la primirea unei comenzi (închidere cu telecomanda, închidere automată prin unitatea de comandă, …). Dacă funcția de închidere automată a porții este activată în unitatea de comandă, poarta se va închide automat după timpul setat!
