Fundație din beton pentru poartă culisantă autoportantă
Fundația din beton pentru poarta culisantă autoportantă:
- asigură stabilitatea porții autoportante
- contrabalansează prin propria greutate greutatea porții, împiedicând astfel răsturnarea acesteia și transferă forțele către terenul de fundare; de aceea, este recomandat să respectați dimensiunile optime ale fundației
Săriți peste text și consultați desenele >>
Dimensiunile optime ale fundației
Dimensiunile optime ale fundației pentru ancorarea porții culisante autoportante depind de mai mulți factori care interacționează. Parametrul de bază al porții este lățimea deschiderii de trecere, pe care poarta o acoperă (distanța dintre stâlpi).
Poarta depășește această dimensiune cu aproximativ 20 cm pentru prindere și ghidajul porții. La această dimensiune trebuie adăugată partea de construcție care susține poarta când este închisă și asigură comportarea porții autoportante ca a unei console suspendate în aer. Această parte poate varia în funcție de capacitatea portantă necesară a porții sau de spațiul disponibil pe teren (de exemplu, dacă aveți puțin spațiu pentru poarta autoportantă). Prin urmare, lungimea totală a porților proiectate de noi este, de regulă, cu aproximativ 45% mai mare decât lățimea deschiderii de trecere (de aceea, trebuie prevăzut suficient spațiu pentru deschiderea porții).
Poarta este ancorată în fundație prin intermediul cărucioarelor portante, care permit deplasarea porții și transmiterea forțelor de tracțiune și compresiune generate de greutatea acesteia. Amplasarea lor corectă este importantă. Pentru a solicita cât mai puțin fundația și structura porții, este necesar să amplasați cărucioarele cât mai departe unul de celălalt. Dar nu prea departe: în pozițiile extreme ale porții, rolele cărucioarelor nu trebuie să iasă din profilul de ghidare și nici să lovească opritoarelor montate în interiorul profilului C de ghidare.
Pentru dimensiunile uzuale ale porților, cu deschideri între 2,5 și 10,0 m, indicăm dimensiunile recomandate ale fundațiilor. Pentru alte dimensiuni, puteți alege o valoare adecvată dintre dimensiunile învecinate. Înălțimea porții nu influențează dimensiunea fundației din beton. Dimensiunile fundației sunt optimizate pentru siguranță și eficiență, ținând cont de posibila calitate mai slabă a terenului de fundare la locul montajului (prin urmare, am dimensionat fundația cu o rezervă moderată). În ceea ce privește adâncimea de îngheț a solului se recomandă o adâncime minimă a fundației de 80 cm (adâncimea de îngheț este de 127 cm în comuna Oravská Polhora și de 78 cm în comuna Patince). Fundația este dimensionată pentru capacitatea portantă necesară structurii porții, realizată din profile utilizate în mod obișnuit și preferate de noi (80x40x2mm, 60x40x2mm, 40x40x2mm).
Desigur, puteți adapta dimensiunile fundației la cerințele dumneavoastră concrete, dar trebuie să țineți întotdeauna cont de: dimensiunea totală a porții – distanța dintre cărucioarele de ghidare – spațiul necesar pentru eventualul sistem de acționare a porții (și cablurile aferente) – calitatea terenului de fundare – contragreutatea suficientă a fundației din spate (în cazul porților lungi, cu lățimea deschiderii de peste 6,5 m) – distanța minimă de la marginea fundației până la găurile pentru ancore.
Pe scurt...
Desenele recomandate sunt potrivite pentru 90% dintre situații; dacă le urmați, lucrarea va reuși. Desigur, aceasta nu este singura soluție corectă și, în funcție de situație, puteți modifica toate dimensiunile.
I. Fundație pentru poartă autoportantă cu deschidere de până la 6,5 m
LEGENDĂ PENTRU DESENE:
X - distanța dintre plăcile de montaj (pentru porți de până la 6,5 m)
ȘP - lățimea liberă a deschiderii de trecere
MD - placa de montaj a căruciorului (dimensiunile plăcii de montaj pentru varianta respectivă a căruciorului).
Y - distanța minimă recomandată față de marginea fundației (determină distanța dintre poartă și gard). Depinde de condițiile concrete, însă se recomandă o valoare între 50 și 100 mm.
* - spațiul care poate fi folosit pentru sistemul de acționare sau pentru un eventual stâlp de ghidare laterală

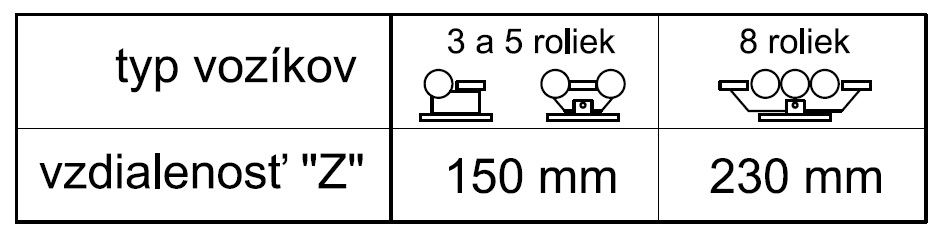

Z - distanța dintre placa de montaj (MD) și marginea deschiderii de trecere (ȘP) – depinde de tipul cărucioarelor:

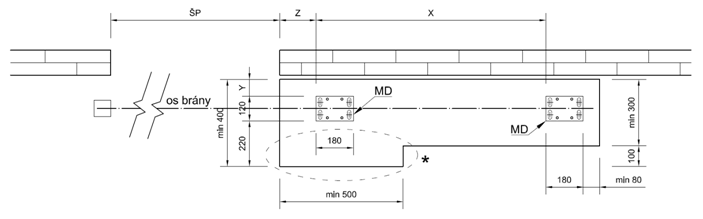

Desenul fundației

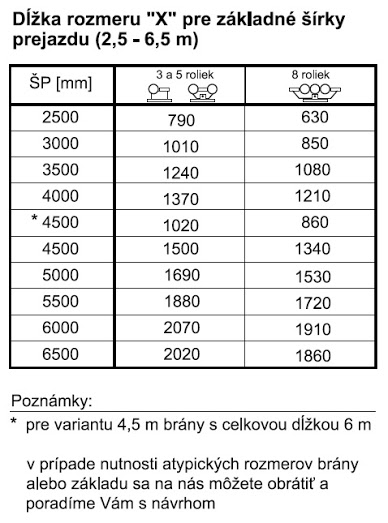

Calculul valorii X
II. Fundație pentru poartă autoportantă cu deschidere de peste 6,5 m
Pentru o soluție mai economică, fundațiile porților cu deschidere de peste 6,5 m sunt proiectate ca două fundații separate, cu dimensiuni diferite, datorită funcțiilor lor distincte.
LEGENDĂ PENTRU DESENE:
X - distanța dintre fundații (pentru porți de peste 6,5 m)
ȘP - lățimea liberă a deschiderii de trecere
MD - placa de montaj a căruciorului
Y - distanța minimă recomandată față de marginea fundației (determină distanța dintre poartă și gard). Depinde de condițiile concrete, însă se recomandă o valoare între 50 și 100 mm.
* - spațiul care poate fi folosit pentru sistemul de acționare sau pentru un eventual stâlp de ghidare laterală

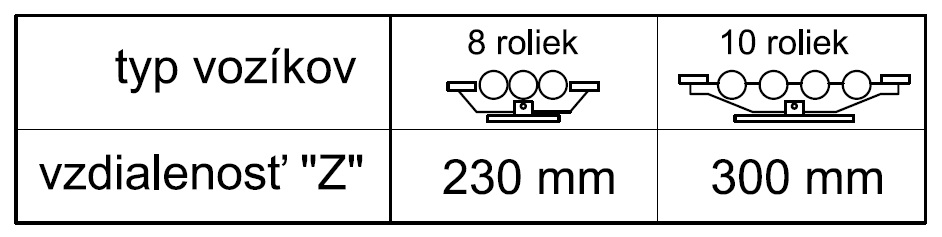

Z - distanța dintre placa de montaj (MD) și marginea deschiderii de trecere (ȘP) – depinde de tipul cărucioarelor:

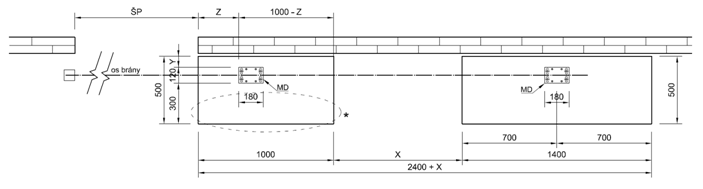

Desenul fundației

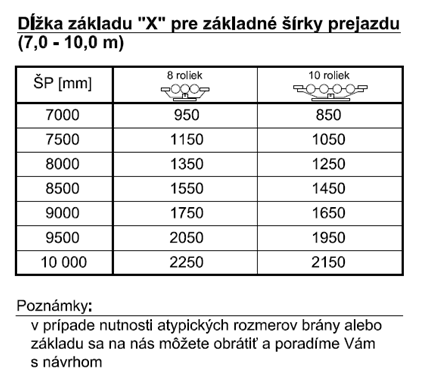

Calculul valorii X
Pentru mai multe informații, contactați-ne și descrieți-ne proiectul dumneavoastră. Vă vom răspunde în măsura posibilităților.
Autor: Ing. Ján Kubíček
Atenție: Toate procedurile recomandate pot varia în funcție de situația concretă. Utilizarea recomandărilor ține de aprecierea personală a montatorului. Tehnicile descrise nu sunt obligatorii și nu reprezintă singura modalitate de lucru. Autorul nu își asumă răspunderea pentru daunele cauzate de respectarea recomandărilor.
