Talpă de stâlp cu placă superioară fixă
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
17,77 RON cu TVA
| A [mm] |
H [mm] |
M [filet] |
Inferior placă [mm×mm] |
Greutate |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,52 kg |
în stoc
18,66 RON cu TVA
| A [mm] |
H [mm] |
M [filet] |
Inferior placă [mm×mm] |
Greutate |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,60 kg |
în stoc
24,20 RON cu TVA
| A [mm] |
H [mm] |
M [filet] |
Inferior placă [mm×mm] |
Greutate |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,98 kg |
în stoc
34,77 RON cu TVA
| A [mm] |
H [mm] |
M [filet] |
Inferior placă [mm×mm] |
Greutate |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,18 kg |
în stoc
43,75 RON cu TVA
| A [mm] |
H [mm] |
M [filet] |
Inferior placă [mm×mm] |
Greutate |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,32 kg |
în stoc
33,18 RON cu TVA
| A [mm] |
H [mm] |
M [filet] |
Inferior placă [mm×mm] |
Greutate |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,36 kg |
în stoc
37,51 RON cu TVA
| A [mm] |
H [mm] |
M [filet] |
Inferior placă [mm×mm] |
Greutate |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,50 kg |
în stoc
49,48 RON cu TVA
| A [mm] |
H [mm] |
M [filet] |
Inferior placă [mm×mm] |
Greutate |
|---|---|---|---|---|
| 110 | 330 | M24 | 110×110 | 1,73 kg |
în stoc
96,22 RON cu TVA
| A [mm] |
H [mm] |
M [filet] |
Inferior placă [mm×mm] |
Greutate |
|---|---|---|---|---|
| 110 | 250 | M27 | 160×160 | 2,74 kg |

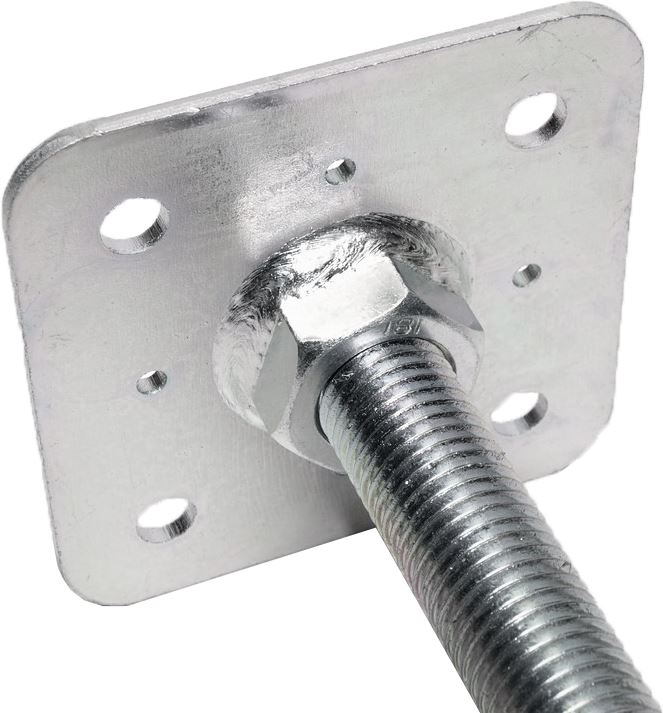

Descrierea produsului Talpă de stâlp cu placă superioară fixă
|
Reglabilă, sudată, din două piese Talpă de ancorare pentru stâlpi cu posibilitate de reglare pe înălțime, este potrivită pentru fixarea stâlpilor din lemn supuși la compresiune sau a pilonilor pe suport, cu ajutorul diblurilor din oțel ori al șuruburilor cu diametrul de 10 mm.
Pentru fixarea pilonului se folosesc cuie cu cap bombat cu diametrul de 4 mm sau șuruburi cu diametrul de 10 mm. Diametrele disponibile ale tijelor filetate sunt M16, M20, M24 și M27.
Talpa pilonului este zincată electrolitic. |
 |
Prezentare generală a variantelor dimensionale ale tălpilor de ancorare pentru piloni, cu placă superioară fixă
| Tijă filetată | Înălțime | Placă superioară 80x80 | Placă superioară 110x110 | ||
|---|---|---|---|---|---|
| M16 | 100 | TK-81PP13 | — | — | — |
| 160 | TK-81PP15 | — | — | — | |
| M20 | 200 | — | TK-81PP11 | — | — |
| M24 | 200 | — | TK-81PP5 | TK-81PP1 | — |
| 250 | — | TK-81PP8 | TK-81PP2 | — | |
| 330 | — | — | TK-81PP3 | — | |
| M27 | 250 | — | — | — | TK-81PP17 |
| Suport 80x80 | Suport 110x110 | Suport 110x110 | Suport 160x160 | ||

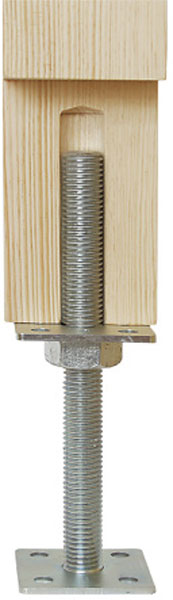

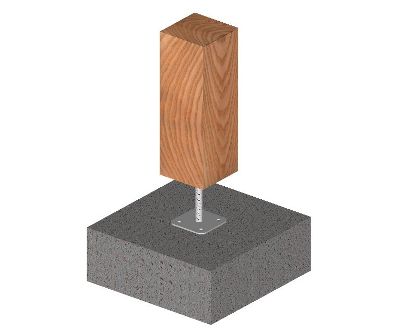

Exemplu de utilizare a tălpii de pilon cu placă superioară fixă
Este foarte potrivită pentru montaj pe un suport unde punctele de ancorare se află la înălțimi diferite. Utilizarea tălpii de ancorare pentru pilon este avantajoasă mai ales acolo unde, din motive estetice, nu este potrivită utilizarea tălpilor în formă de U, sau tălpilor de ancorare în formă de L. O alternativă ar putea fi o talpă încastrată talpă de ancorare în formă de T.

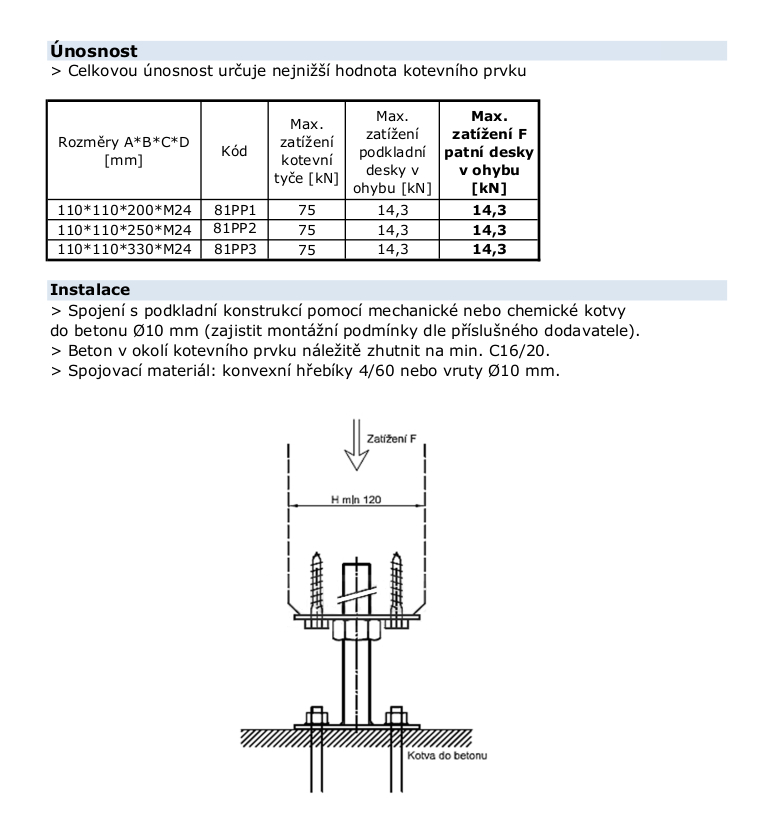

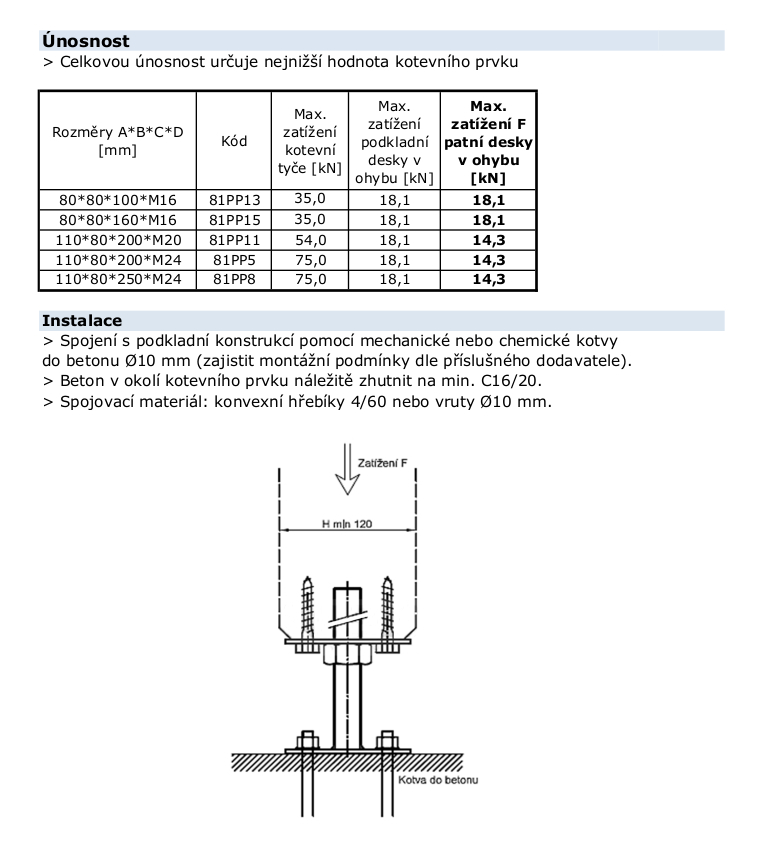

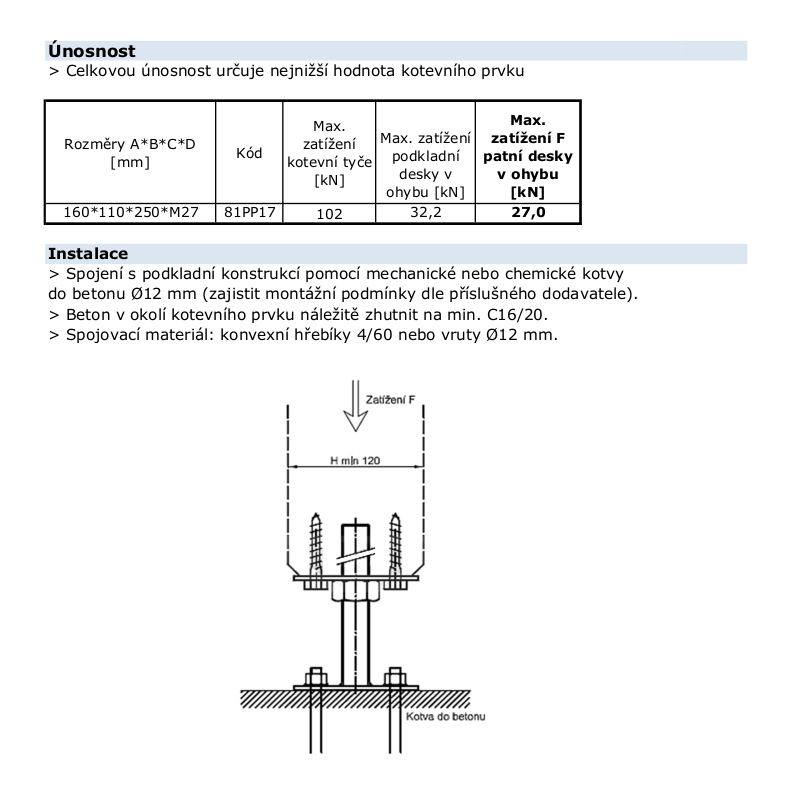

Capacitatea portantă a tălpii de pilon cu placă superioară fixă
Capacitatea portantă a tălpii se determină în funcție de capacitatea portantă a fiecărei plăci. Capacitatea portantă a tijei filetate este mult mai mare decât cea a plăcilor și, prin urmare, nu influențează capacitatea portantă a tălpii.
Elementele de fixare recomandate sunt cuie cu cap bombat 4x60mm, sau șuruburi pentru construcții, montate în stâlp. Pentru suport, folosiți ancore segmentate.
Talpa de ancorare este destinată fixării stâlpilor supuși la compresiune și a pilonilor pe o structură portantă orizontală, cu distanțare față de elementul din lemn.

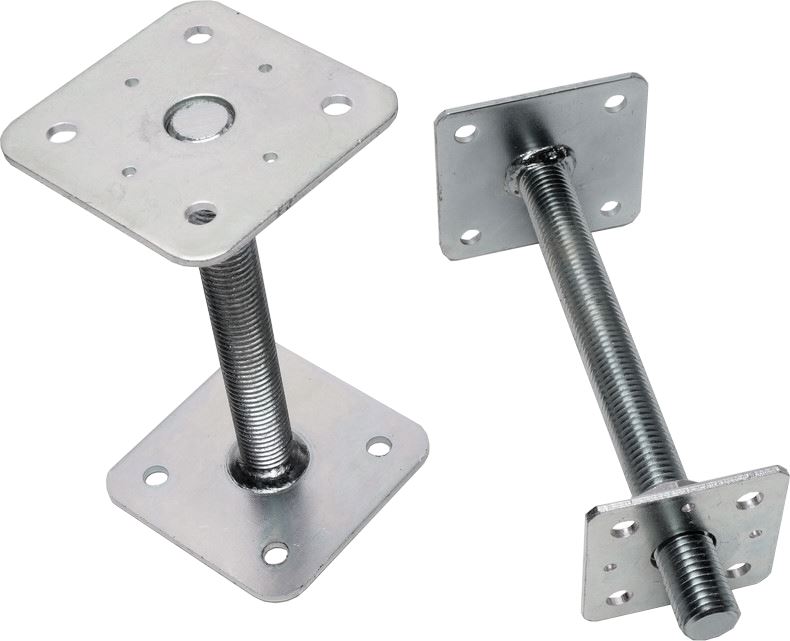

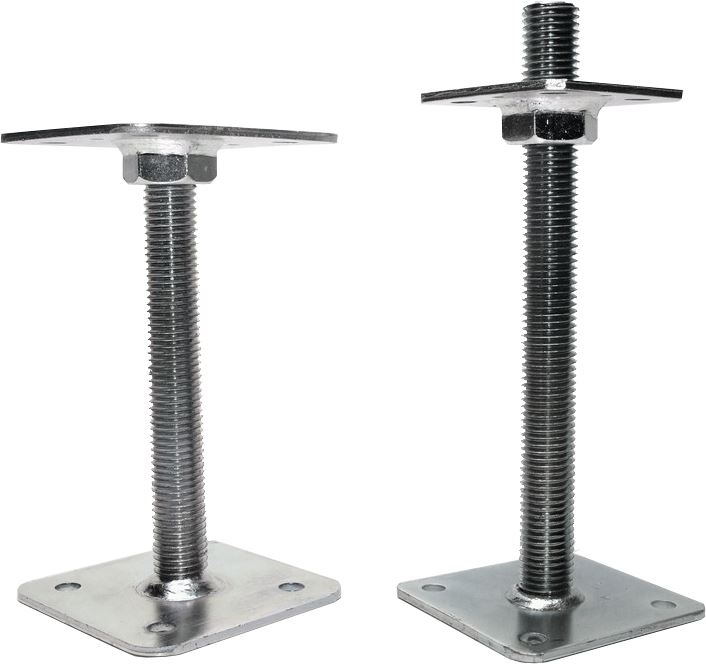

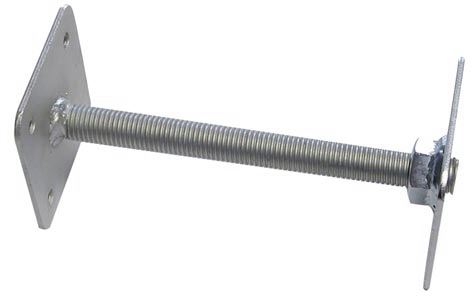

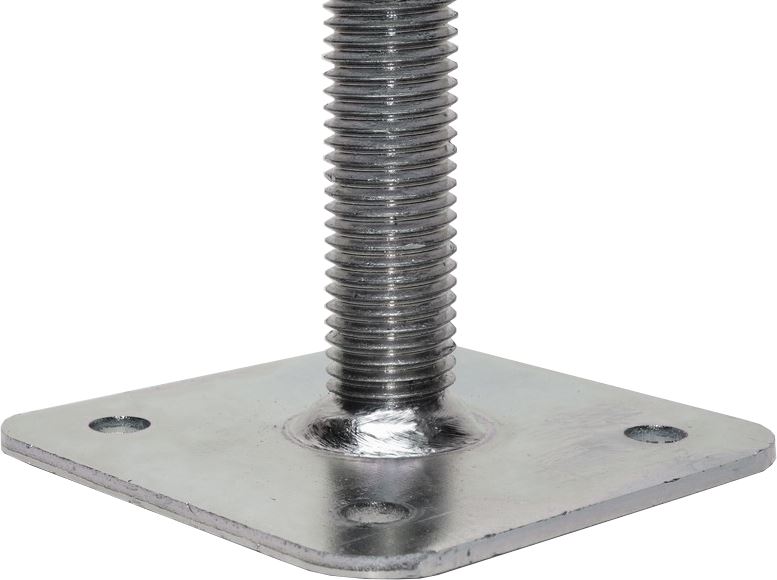

Galerie foto: talpă de pilon cu placă superioară fixă
 |
 |
 |
 |
 |
