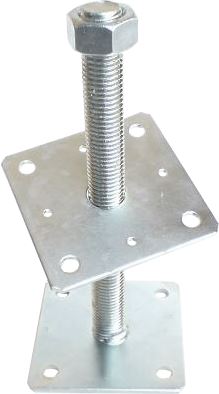

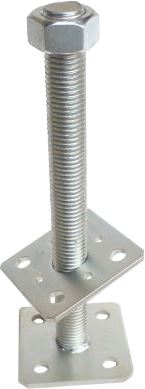

Suport de stâlp cu placă superioară liberă
| Disponibilitatea produsului: | În stoc | Expediem în mod standard produsele în termen de 24 de ore. |
|---|
în stoc
17,38 RON cu TVA
| A [mm] |
H [mm] |
M [filet] |
Inferior placă [mm×mm] |
Greutate |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,51 kg |
în stoc
18,91 RON cu TVA
| A [mm] |
H [mm] |
M [filet] |
Inferior placă [mm×mm] |
Greutate |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,58 kg |
în stoc
23,94 RON cu TVA
| A [mm] |
H [mm] |
M [filet] |
Inferior placă [mm×mm] |
Greutate |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,97 kg |
în stoc
48,08 RON cu TVA
| A [mm] |
H [mm] |
M [filet] |
Inferior placă [mm×mm] |
Greutate |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,17 kg |
în stoc
38,91 RON cu TVA
| A [mm] |
H [mm] |
M [filet] |
Inferior placă [mm×mm] |
Greutate |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,31 kg |
în stoc
37,19 RON cu TVA
| A [mm] |
H [mm] |
M [filet] |
Inferior placă [mm×mm] |
Greutate |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,35 kg |
în stoc
44,96 RON cu TVA
| A [mm] |
H [mm] |
M [filet] |
Inferior placă [mm×mm] |
Greutate |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,53 kg |
Descrierea produsului Suport de stâlp cu placă superioară liberă
|
Statică, sudată, din două piese bază de ancorare pentru stâlp cu reglare pe înălțime, este potrivită pentru ancorarea stâlpilor sau pilonilor din lemn supuși compresiunii la suport, cu ajutorul diblurilor metalice sau al șuruburilor cu diametrul de 10 mm.
Pentru fixarea stâlpului se folosesc ca elemente de îmbinare cuie convexe cu diametrul de 4 mm sau șuruburi cu diametrul de 10 mm. Diametrele disponibile pentru tijele filetate sunt M16, M20 și M24.
Baza stâlpului este zincată galvanic. |
 |
Tabel cu dimensiunile bazelor de ancorare pentru stâlpi, cu placă superioară liberă
| Tijă filetată | Înălțime | Placă superioară 80x80 | Placă superioară 110x110 | |
|---|---|---|---|---|
| M16 | 100 | TK-81PP14 | — | — |
| 160 | TK-81PP16 | — | — | |
| M20 | 200 | — | TK-81PP12 | — |
| M24 | 200 | — | TK-81PP6 | TK-81PP7 |
| 250 | — | TK-81PP10 | TK-81PP9 | |
| Placă de bază 80x80 | Placă de bază 110x110 | |||
Exemplu de utilizare a bazei de stâlp cu placă superioară liberă

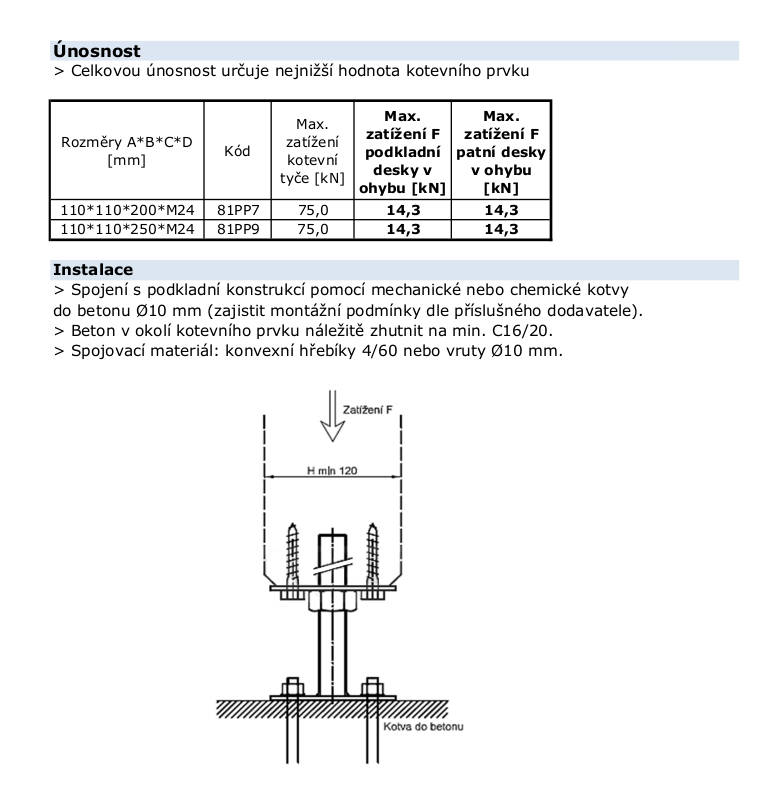

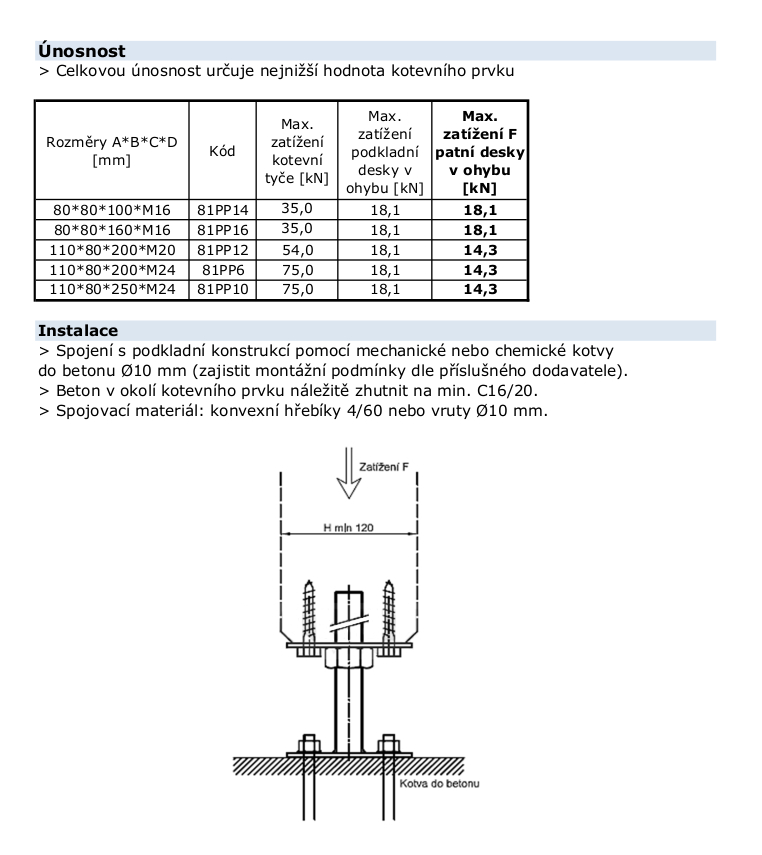

Capacitatea portantă a bazei de stâlp cu placă superioară liberă
Capacitatea portantă a bazei se calculează în funcție de capacitatea portantă a fiecărei plăci. Capacitatea portantă a tijei filetate este considerabil mai mare decât cea a plăcilor și, prin urmare, nu influențează capacitatea portantă a bazei.
Elementele de îmbinare recomandate sunt cuie convexe 4x60 mm, sau șuruburi adecvate pentru stâlp. Pentru fixarea în suport, folosiți ancore segmentate.
Baza de ancorare este destinată fixării stâlpilor și pilonilor supuși compresiunii pe o structură portantă orizontală, cu distanțare față de elementul din lemn.

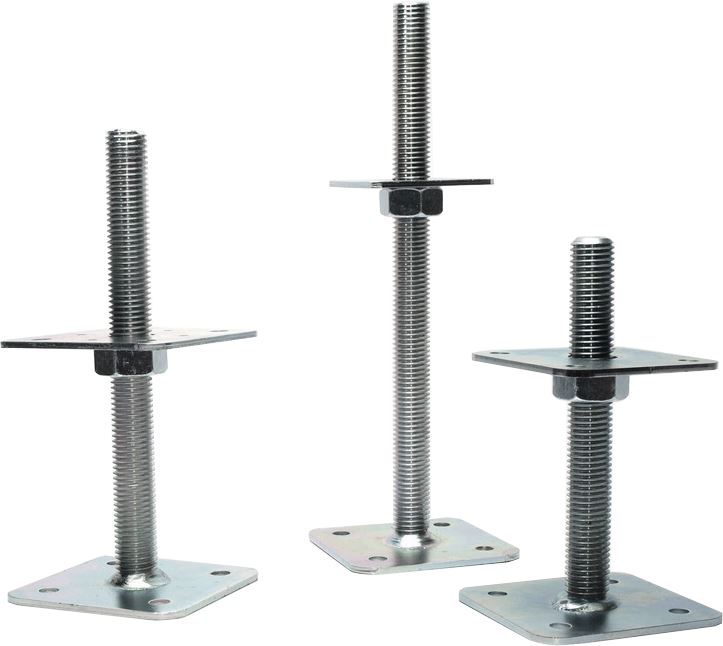

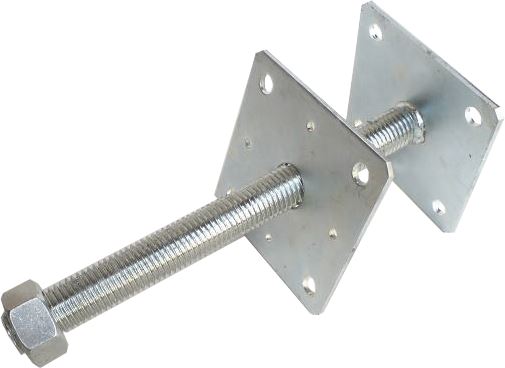

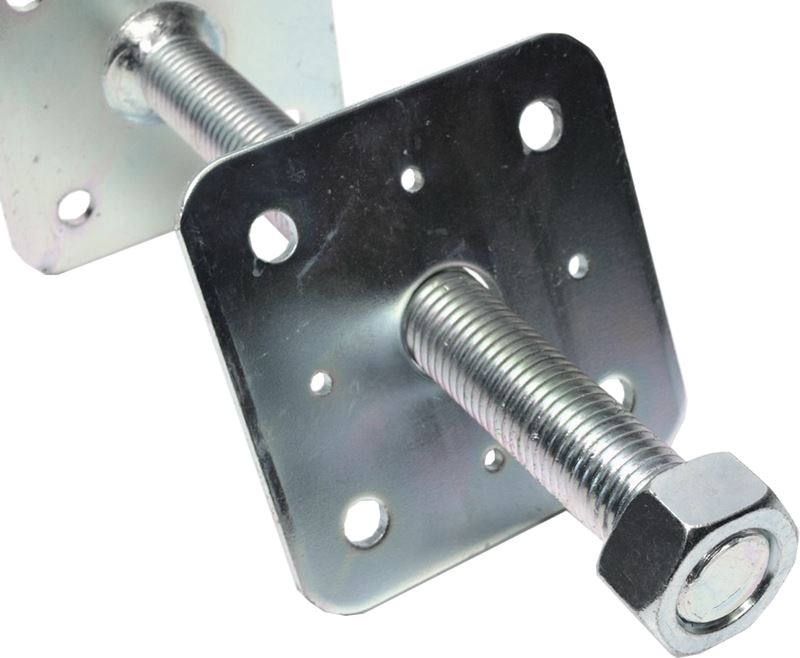

Galerie foto cu baza de stâlp cu placă superioară liberă
 |
 |
 |
 |
 |
