Conectarea fotocelulelor la motorul NICE Robus RBS
Motoarele Robus RBS folosesc tehnologia BlueBUS, fiind astfel compatibile cu fotocelulele care acceptă această tehnologie. În plus, Robus RBS este compatibil și cu fotocelule clasice cu releu.
Fotocelulele sunt întotdeauna pereche: emițător TX + receptor RX. Fotocelulele se împart în trei tipuri:
- Ambele fotocelule sunt cu fir (emițător TX și receptor RX). Cele mai utilizate modele sunt EPMB și EPSB, apoi EPLB, F210B, eventual vechiul model MOFB, care nu mai este disponibil.
- O fotocelulă cu fir, cealaltă fără fir, cu baterie. Modelul FT210B.
- Ambele fotocelule sunt fără fir. Modelul EPMOW în combinație cu dispozitivul IBW.
Înainte de a conecta fotocelulele, deconectați motorul de la alimentare. După conectare, realimentați-l și detectați dispozitivele conectate ținând apăsate butoanele OPEN+STOP/SET până când LED-urile L1+L2 încep să clipească, apoi eliberați butoanele.
Fotocelule cu BlueBUS
Întregul sistem BlueBUS se conectează prin cabluri cu două fire, iar cablul ar trebui să aibă secțiunea 2x0,5 m2. Dacă folosiți pentru conectare cabluri de rețea (FTP, UTP, STP sau orice alt cablu torsadat), secțiunea unui conductor este, de regulă, între 0,10 și 0,25 mm2. De aceea, recomandăm dublarea conexiunii: în loc de două conductoare, conectați patru, câte două împreună. În caz contrar, este posibil ca testul de continuitate să indice că firul este bun, iar fotocelula să clipească, dar totuși să funcționeze defectuos.
Conectarea fotocelulelor cu fir
Fotocelulele se conectează în paralel la intrarea BlueBUS, prin cabluri cu două fire; polaritatea nu trebuie respectată. Puteți conecta ambele fotocelule direct la unitatea de comandă sau puteți trage un cablu cu două fire de la unitatea de comandă la o fotocelulă, apoi un alt cablu cu două fire de la aceasta la cealaltă fotocelulă.

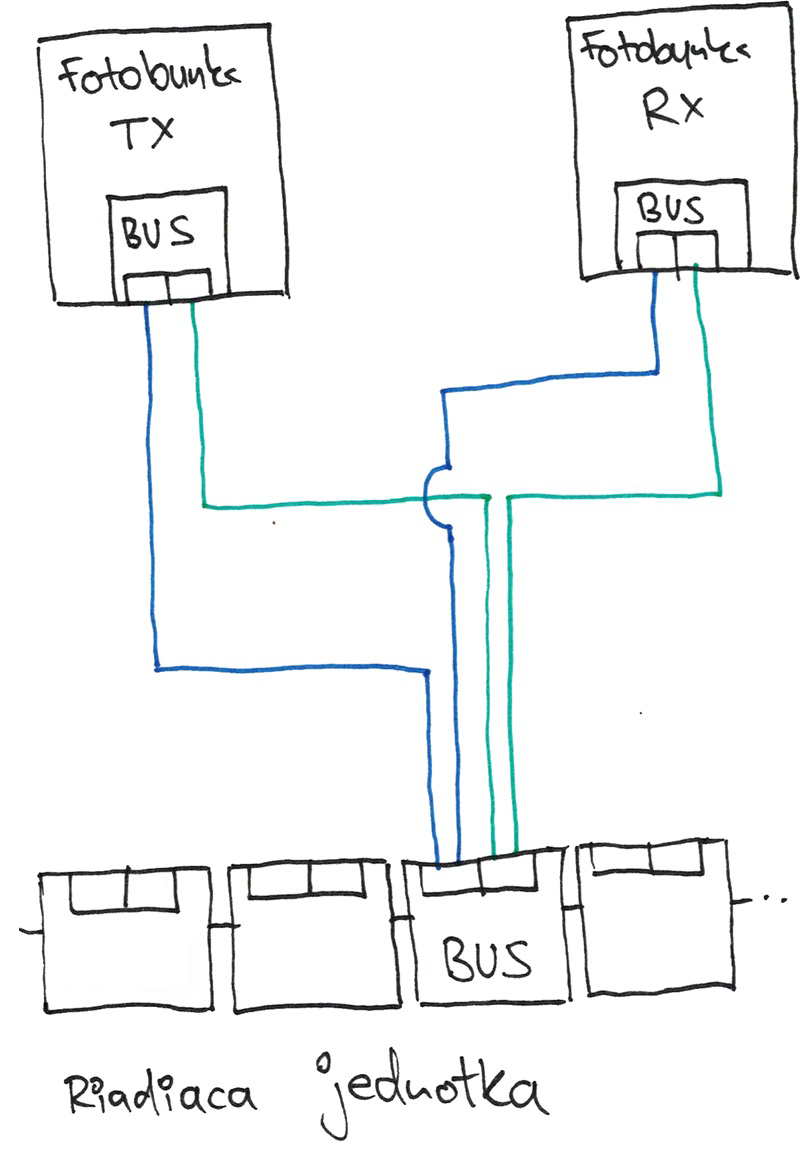

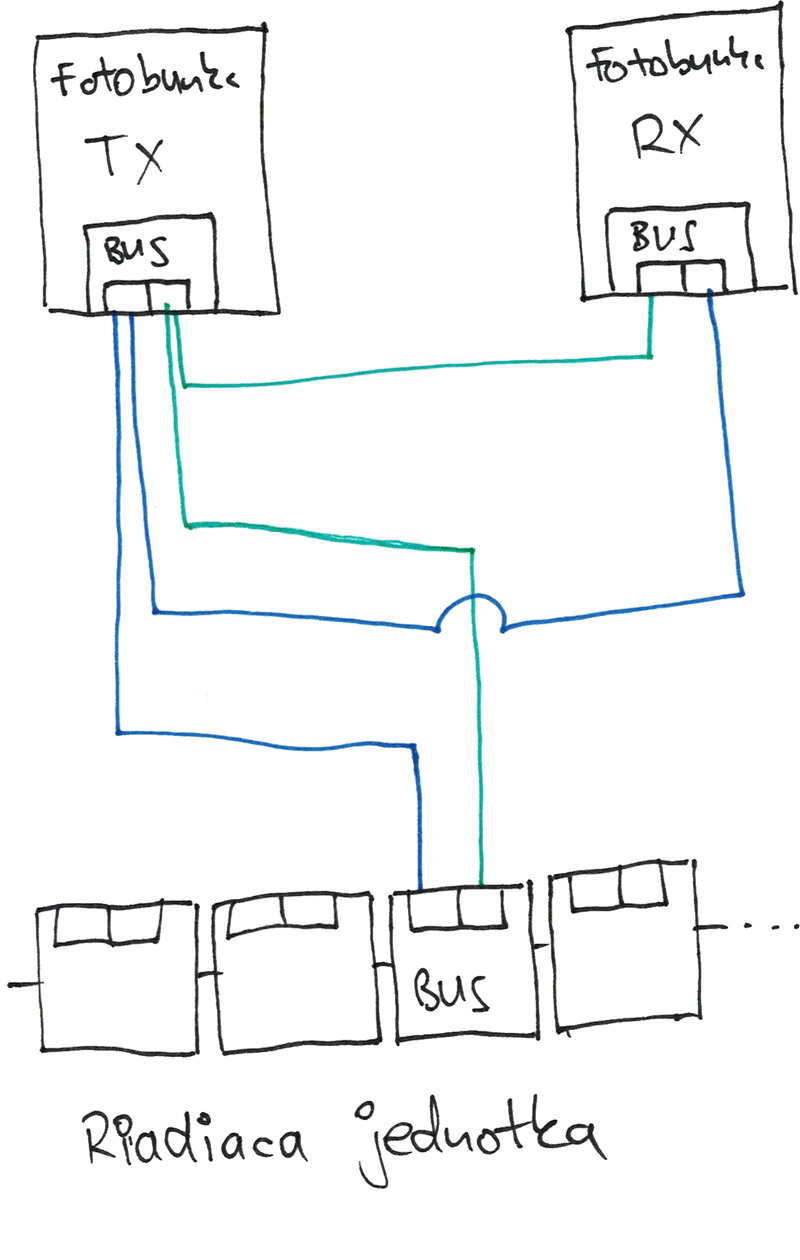

| Conectarea ambelor fotocelule la unitatea de comandă | Conectarea de la unitatea de comandă la prima fotocelulă, apoi la a doua |
|---|---|
 |
 |
Conectarea fotocelulelor: una cu fir, cealaltă fără fir
În principiu, este vorba doar despre fotocelulele NICE FT210B. O fotocelulă se conectează printr-un cablu cu două fire de la borna BlueBUS a unității de comandă la borna BUS (BlueBUS), iar cealaltă funcționează cu baterie.
Conectarea fotocelulelor fără fir
De fapt, fotocelulele fără fir nu se conectează, deoarece sunt fără fir. Se conectează doar comunicatorul IBW, cu care fotocelulele comunică fără fir. Pentru instrucțiuni privind conectarea, accesați Conectarea și programarea dispozitivului NICE IBW cu fotocelulele NICE EPMOW.
Fotocelule cu releu
Motoarele NICE Robus RBS acceptă și tehnologia clasică de conectare prin cabluri, astfel că sunt compatibile, în principiu, cu toate fotocelulele cu releu alimentate la 24 V.
Unitatea de comandă include funcția FOTOTEST, care sporește fiabilitatea dispozitivelor de siguranță și permite atingerea „categoriei II” conform standardului EN 13849-1 pentru ansamblul format din unitatea de comandă și fotocelulele de siguranță.
Conectarea fotocelulelor cu releu și funcția fototest
Pentru a activa funcția FOTOTEST, configurația trebuie modificată folosind interfețe Wi-Fi compatibile și aplicația MyNice Pro.
La începutul fiecărei manevre, dispozitivele de siguranță aferente sunt verificate, iar manevra începe numai dacă totul este în regulă. Dacă rezultatul testului este negativ (fotocelula este orbită de soare, cablurile sunt scurtcircuitate etc.), defecțiunea va fi identificată, iar manevra nu va fi efectuată.

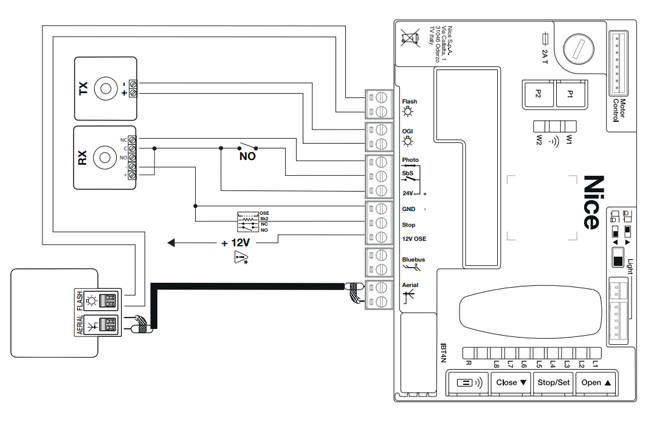

Schema de conectare a fotocelulelor cu releu și funcția FOTOTEST:
Conectarea fotocelulelor cu releu, fără funcția fototest
Unitatea de comandă are o intrare PHOTO dedicată, la care poate fi conectat contactul normal închis al fotocelulelor cu releu. Spre deosebire de configurația cu „FOTOTEST”, manevra este executată după primirea comenzii fără a verifica validitatea semnalului provenit de la fotocelule, dar unitatea reacționează în continuare la schimbarea stării fotocelulelor exterioare.

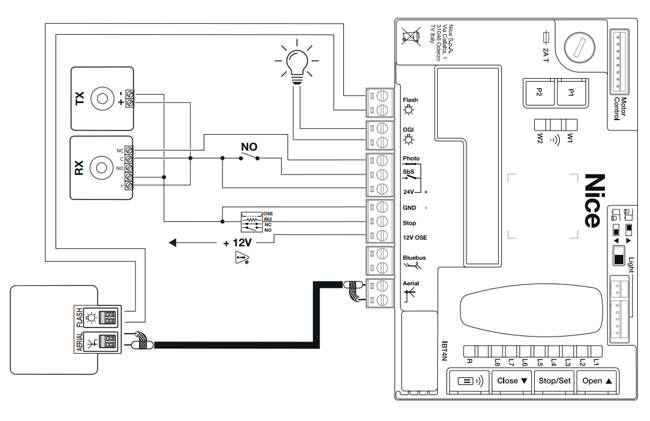

Schema de conectare a fotocelulelor cu releu, fără FOTOTEST:
