Conectarea fotocelulelor la automatizarea NICE Robus sau Run
Automatizările Robus/Run utilizează tehnologia BlueBUS, astfel că sunt compatibile doar cu fotocelule care acceptă această tehnologie.
Fotocelulele sunt întotdeauna în perechi: emițător TX + receptor RX. Fotocelulele se împart în trei categorii:
- Ambele fotocelule sunt cu fir (atât emițătorul TX, cât și receptorul RX). Cele mai utilizate modele sunt EPMB și EPSB, apoi EPLB, F210B și, eventual, vechiul model MOFB, care nu mai este disponibil.
- O fotocelulă este cu fir, iar cealaltă este wireless, cu baterie. Modelul FT210B.
- Ambele fotocelule sunt wireless. Modelul EPMOW în combinație cu dispozitivul IBW.
Înainte de conectarea fotocelulelor, deconectați automatizarea de la alimentare. După conectare, reporniți alimentarea și detectați dispozitivele conectate ținând apăsate butoanele OPEN+STOP/SET până când LED-urile L1+L2 încep să clipească, apoi eliberați butoanele.
Întregul sistem BlueBUS se conectează cu un cablu cu două conductoare, care ar trebui să aibă dimensiunea de 2x0,5 mm2. Dacă folosiți pentru conectare cabluri de rețea (FTP, UTP, STP sau orice alt cablu torsadat), secțiunea unui conductor este de obicei între 0,10 și 0,25 mm2. Prin urmare, recomandăm dublarea conexiunii, adică să folosiți patru conductoare în loc de două, câte două împreună. În caz contrar, este posibil să verificați continuitatea cablului și fotocelula să clipească, dar tot să funcționeze defectuos.
Conectarea fotocelulelor cu fir
Fotocelulele se conectează în paralel la intrarea BlueBUS, folosind cabluri cu două conductoare; nu trebuie să țineți cont de polaritate. Puteți conecta ambele fotocelule la unitatea de comandă sau puteți trage un cablu cu două conductoare de la unitatea de comandă la prima fotocelulă și de acolo un alt cablu cu două conductoare la următoarea.

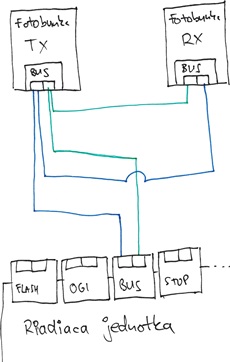

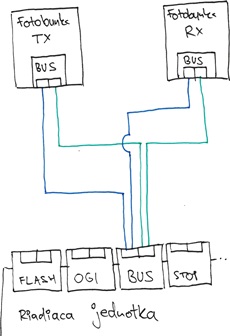

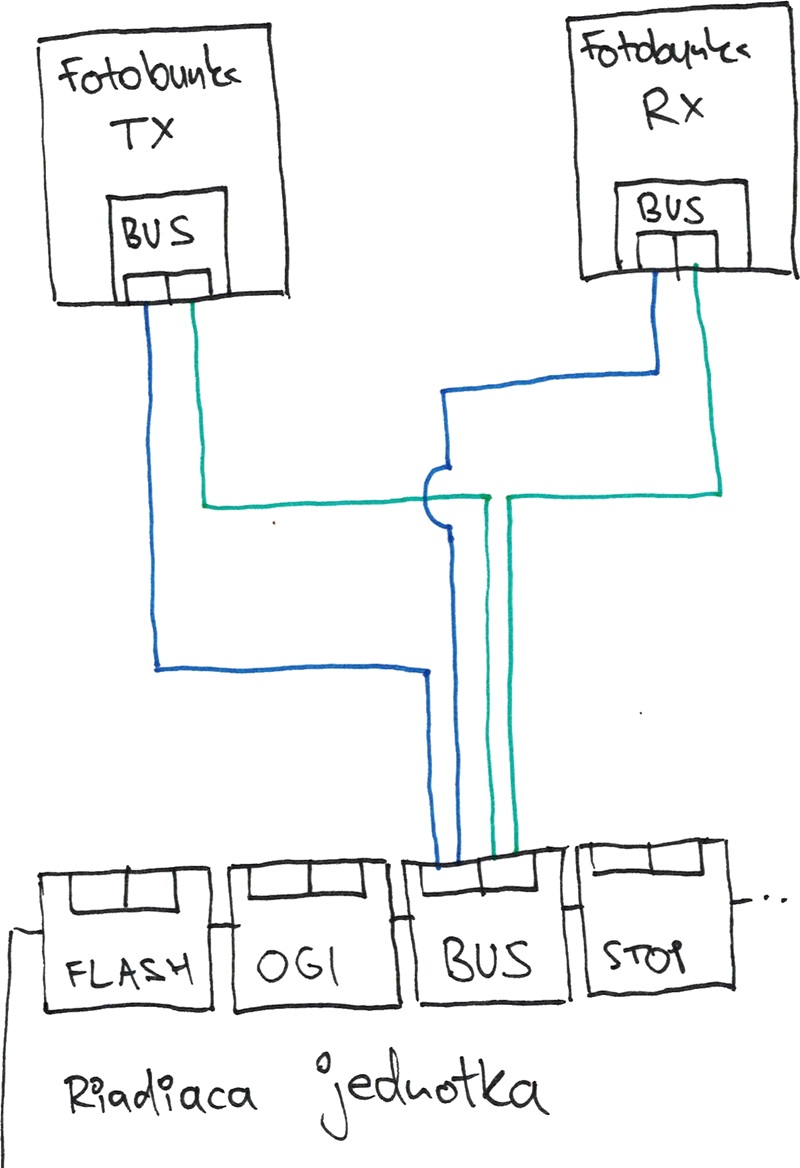

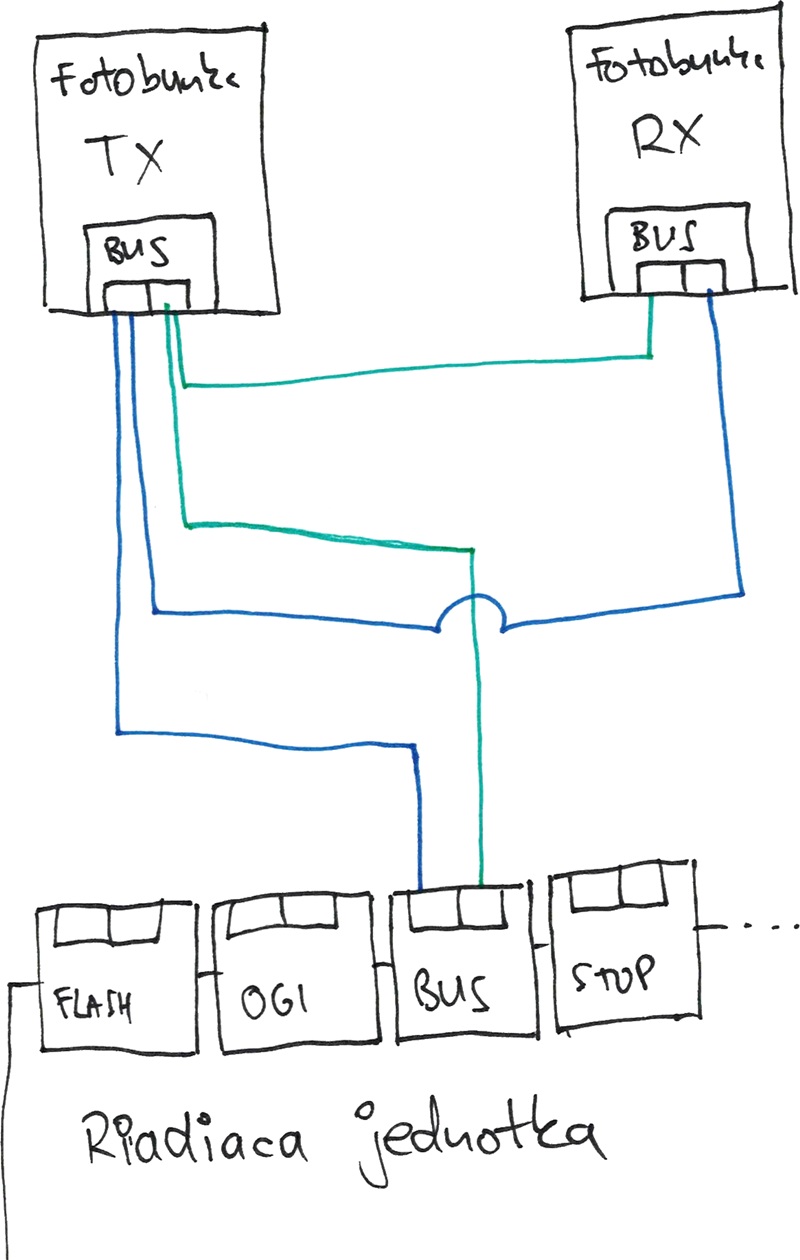

| Conectarea ambelor fotocelule la unitatea de comandă | Conectarea de la unitatea de comandă la prima fotocelulă și de acolo la a doua |
|---|---|
 |
 |
Conectarea fotocelulelor: una cu fir, cealaltă wireless
În principiu, este vorba doar despre fotocelulele NICE FT210B. O fotocelulă se conectează cu un cablu cu două conductoare de la borna BlueBUS a unității de comandă la borna BUS (BlueBUS), iar cealaltă funcționează cu baterie.
Conectarea fotocelulelor wireless
Adevărul este că fotocelulele wireless nu se conectează, deoarece funcționează fără fir. Se conectează doar comunicatorul IBW, cu care fotocelulele comunică wireless. Pentru instrucțiunile de conectare, accesați Conectarea și programarea dispozitivului NICE IBW cu fotocelulele NICE EPMOW.
