Conectarea fotocelulelor la automatizarea NICE Road
Acționări NICE Road utilizează tehnologia cu circuit clasic, așadar sunt, în principiu, compatibile cu toate fotocelulele cu releu alimentate la 24 V. Acționările Road nu sunt compatibile cu fotocelulele cu tehnologie BlueBus.
Fotocelulele sunt întotdeauna în perechi: emițător TX + receptor RX. Fotocelulele se împart în trei tipuri:
- Ambele fotocelule sunt cablate (atât emițătorul TX, cât și receptorul RX). Cele mai utilizate modele sunt BF, EPM și EPS, apoi EPL, F210, eventual modelele vechi, care nu se mai găsesc: MOF, FE, FI.
- O fotocelulă este cablată, iar cealaltă este wireless, cu baterie. Modelul FT210.
- Fotocelulă cu reflector. Singurul model este EPMOR.
Mai există și:
- Procedura de conectare a mai multor perechi de fotocelule
- Conectarea fotocelulelor pentru protejarea zonei de culisare a porții
Înainte de a conecta fotocelulele, deconectați acționarea de la alimentare. Dacă nu conectați fotocelulele, realizați o punte între bornele 1 și 5 în unitatea de comandă.
Conectarea fotocelulelor cablate
Fotocelula TX se conectează cu un cablu 2×0,5m2, fotocelula RX se conectează cu un cablu 4×0,5m2. Teoretic, puteți realiza puntea în interiorul fotocelulei și conecta fotocelula RX și cu un cablu cu trei conductoare.
În trecut, acționările Road erau livrate cu diverse unități de comandă:
| RBA0 | RBA4 | RBA4/A | RBA4R10 |
|---|
Printre alte modificări, între unitatea de comandă RBA4 și RBA4/A polaritatea alimentării fotocelulelor a fost inversată, așadar
- dacă conectați fotocelulele la unitatea de comandă RBA4R10 și RBA4/A,
atunci folosiți schema nouă, - dacă conectați fotocelulele la unitatea de comandă RBA4 și RBA0,
atunci folosiți schema veche.

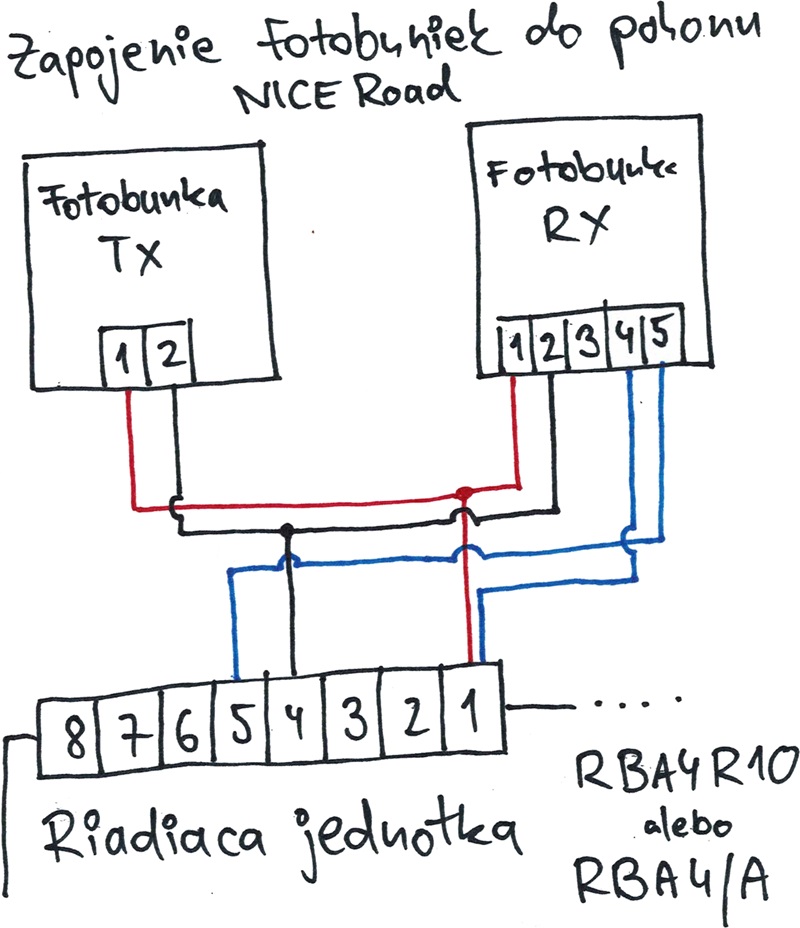

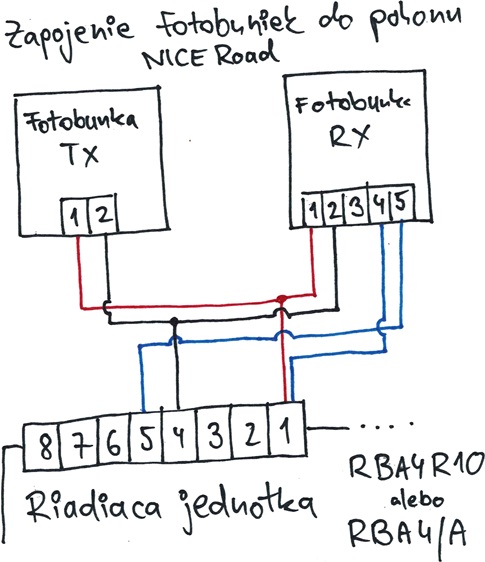

Schema nouă de conectare a fotocelulelor pentru unitățile de comandă RBA4R10 și RBA4/A
Teoretic, puteți, în locul conexiunii de la borna 4 a fotocelulei RX la borna 1 a unității de comandă, să realizați o punte în interiorul fotocelulei, între bornele 1 și 4, și să folosiți astfel doar un cablu cu trei conductoare.

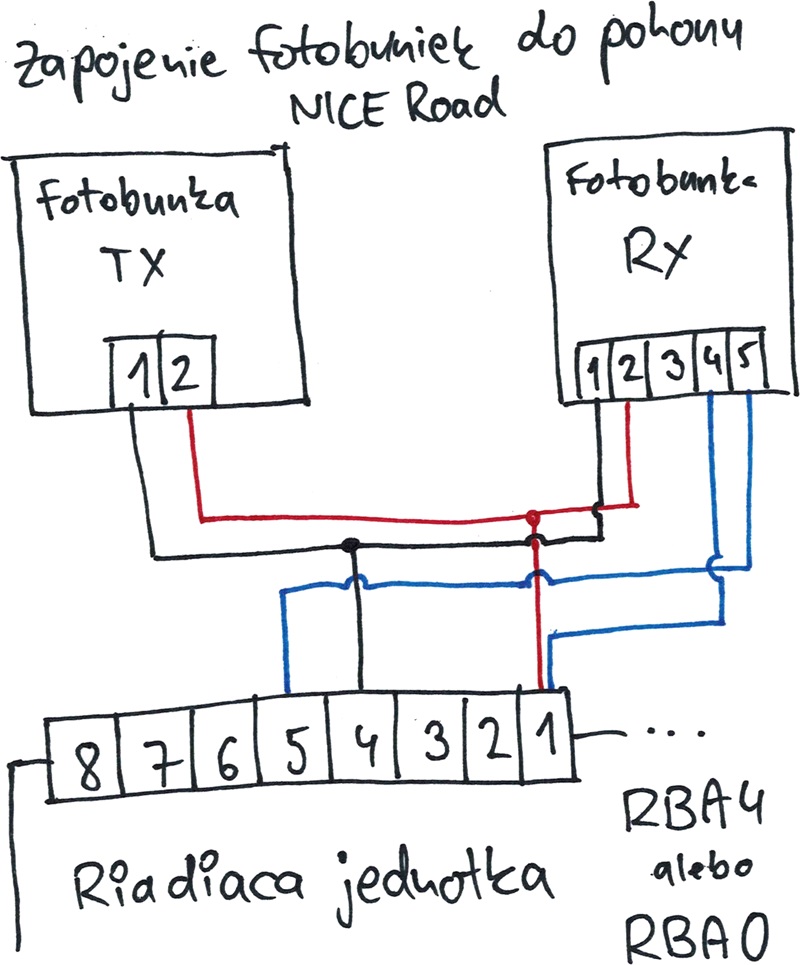

Schema veche de conectare a fotocelulelor pentru unitățile de comandă RBA4 și RBA0
Teoretic, puteți, în locul conexiunii de la borna 4 a fotocelulei RX la borna 1 a unității de comandă, să realizați o punte în interiorul fotocelulei, între bornele 2 și 4, și să folosiți astfel doar un cablu cu trei conductoare.
Conectarea fotocelulelor: una cablată, cealaltă wireless
În principiu, este vorba doar despre fotocelulele NICE FT210. O fotocelulă se conectează printr-un cablu cu patru conductoare, iar cealaltă funcționează cu baterie.
Fotocelulele NICE FT210 se conectează la acționarea NICE Road după cum urmează:
- Deconectați acționarea de la alimentare
- Setați jumper-ele de pe fotocelula TX după cum urmează:
- Jumperul J1 – scos (dacă distanța dintre fotocelule depășește 7 m, introduceți-l)
- Jumperul J2 – scos
- Jumperul J3 – scos
- Setați jumper-ele de pe fotocelula RX după cum urmează:
- Jumperul J1 – scos
- Jumperul J2 – introdus
- Conectați cablurile după cum urmează (bornele fotocelulei sunt numerotate de sus în jos):
- De la acționarea Road, de la borna nr. 1 (+24V), la borna nr. 10 (+24V) a fotocelulei RX
- De la acționarea Road, de la borna nr. 4 (-0V), la borna nr. 9 (-0V) a fotocelulei RX
- De la acționarea Road, de la borna nr. 5 (PHOTO), la borna nr. 1 (PHOTO) a fotocelulei RX
- De la acționarea Road, de la borna nr. 1 (+24V), la borna nr. 2 (COM) a fotocelulei RX
- Reconectați acționarea la alimentare
Pe fotocelula RX ar trebui să se aprindă LED-urile (de la stânga la dreapta):
- LED-ul 1 – verde, ar trebui să fie aprins
- LED-ul 2 – roșu, nu ar trebui să fie aprins
- LED-ul 3 – galben, nu ar trebui să fie aprins
- LED-ul 4 – roșu; cu cât clipește mai lent, cu atât se văd mai bine, sau apare secvența de diagnosticare
Conectarea fotocelulei cu reflector
Este vorba despre singurul model, NICE EPMOR. Se conectează fotocelula care are atât emițător TX, cât și receptor RX; pe partea opusă a căii de trecere se află doar reflectorul. Procedura de conectare:
- Deconectați acționarea de la alimentare.
- Consultați figura 2 de la pagina 2 din manual https://fortamigo.ro/data/manualy-k-pohonom/fortamigo.ro-NICE-EPMOR.pdf Există trei jumper-e: J1, J2 și J3. Setați-le după cum urmează:
- Dacă lățimea deschiderii porții depășește 4 m, scoateți jumperul J1; dacă este mai mică, lăsați-l la locul lui
- Setați jumperul J2 în poziția NC, adică pe cei doi pini de sus; pinul de jos trebuie să rămână liber.
- Lăsați jumperul J3 introdus, adică vom funcționa fără testarea fotocelulei.
- Conectați cablurile după cum urmează:
- De la borna 1 a unității de comandă la borna 3 a fotocelulei
- De la borna 4 a unității de comandă la borna 4 a fotocelulei
- De la borna 1 a unității de comandă la borna 6 a fotocelulei
- De la borna 5 a unității de comandă la borna 5 a fotocelulei
- Conectați acționarea la alimentare și ar trebui să funcționeze.
Conectarea mai multor perechi de fotocelule
Dacă trebuie să conectați mai multe perechi de fotocelule la acționarea NICE Road, acestea vor avea alimentarea comună, iar circuitele de siguranță se conectează în serie. Cu alte cuvinte, închideți circuitul de siguranță dintre bornele 1 și 5 ale unității de comandă astfel: conectați borna 1 a unității de comandă la borna 4 a primei fotocelule RX, apoi borna 5 a aceleiași fotocelule la borna 4 a celei de-a doua fotocelule RX, iar de la borna 5 a acesteia din urmă la borna 5 a unității de comandă.
Astfel, dacă fasciculul este întrerupt între oricare dintre perechi, circuitul de siguranță se întrerupe, iar poarta se oprește și începe să se deschidă.
Conectarea fotocelulelor pentru protejarea zonei de culisare a porții
Dacă, dintr-un anumit motiv, trebuie să conectați fotocelule și pe partea de culisare la acționarea NICE Road, le puteți conecta la intrarea STOP, adică la intrările 3-4. În acest caz, logica de funcționare va fi următoarea: când intrați în zona fotocelulelor, poarta se va opri și se va retrage puțin. Va rămâne oprită și nu se va putea mișca până când eliberați fasciculul fotocelulelor. După modificarea conectării intrării STOP, va trebui să resetați acționarea și să efectuați din nou procedura de învățare.
Le puteți combina fără probleme astfel: în deschiderea de trecere aveți o pereche de fotocelule, activă doar la închidere, iar în afara acesteia, în zona în care se deschide poarta, aveți o a doua pereche de fotocelule, care oprește poarta la orice întrerupere a fasciculului.
