Capacitatea portantă a rolelor de șină
Rolele din oferta noastră au protecție mecanică împotriva prafului pe ambele părți. Rolele IBFM respectă standardul UNI EN 13241-1 și au obținut astfel certificarea CE. De asemenea, respectă cerințele Directivei 2006/42/CE, anexa VII (directiva privind mașinile pentru echipamente parțial asamblate).
Capacitatea portantă și durabilitatea produselor sunt calculate pentru role fixate cu șuruburi sau sudate, întreținute în funcție de utilizare și de condițiile mediului înconjurător.
Capacitățile portante ale rolelor cu profil V sunt identice cu cele ale rolelor cu profil U.
În tabelul de mai jos găsiți capacitățile portante ale tuturor rolelor cu profil U. Dacă alegeți role cu profil V, în descrierea rolei respective găsiți un tabel cu capacitatea portantă.
 |
 |
 |
| Capacitățile portante ale rolelor individuale | Capacitățile portante ale rolelor cu suport | Capacitățile portante ale rolelor încastrate |

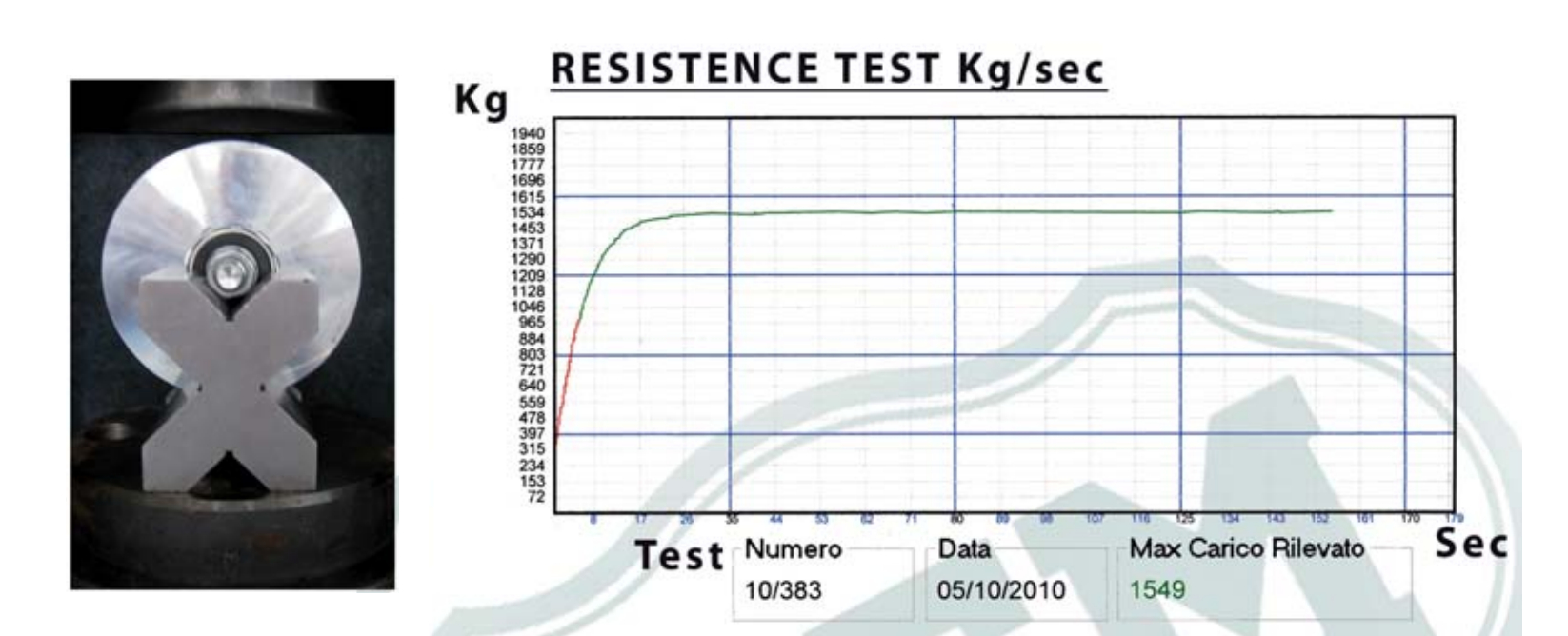

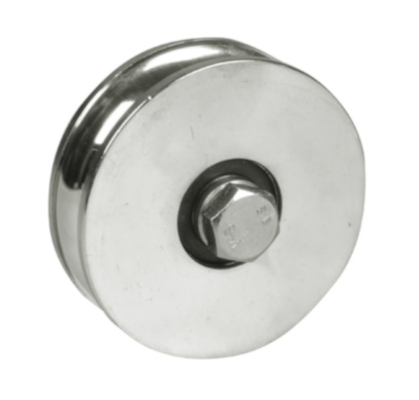

Rolă individuală
Rolă cu un singur rulment
| Capacitate portantă pentru 2 role | Diametru | Pentru șină | Cod profil U |
|---|---|---|---|
| 150 kg | 50 | 16 | KLB-KS16-U050 |
| 200 kg | 60 |
16 |
KLB-KS16-U060 |
| 200 kg |
20 |
KLB-KS20-U060 | |
| 300 kg | 80 | 16 | KLB-KS16-U080 |
| 300 kg | 80 | 20 | KLB-KS20-U080-INOX |
| 300 kg | 80 | 20 | KLB-KS20-UO80-N |
| 400 kg | 100 | 16 | KLB-KS16-U100 |
| 400 kg | 120 | 20 | KLB-KS20-U120 |
| 500 kg | 80 | 20 | KLB-KS20-U080 |
| 1300 kg | 200 | 20 | KLB-KS20-U200 |
Rolă cu doi rulmenți
| Capacitate portantă pentru 2 role | Diametru | Pentru șină | Cod |
|---|---|---|---|
| 1 200 kg | 160 | 20 | KLB-KS-V160-2 |
| 1 300 kg | 200 | 20 | KLB-KS20-U200 |
| 1 800 kg | 160 | 20 | KLB-KD20-U160 |

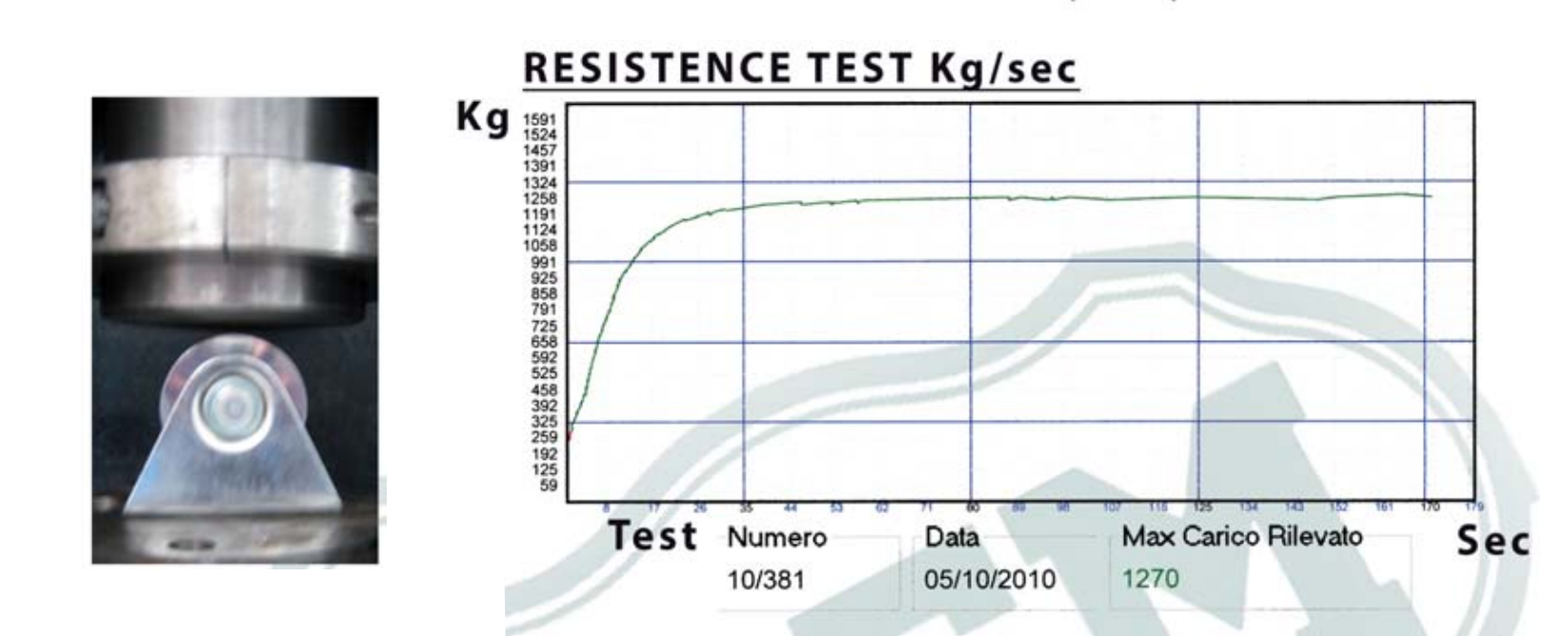

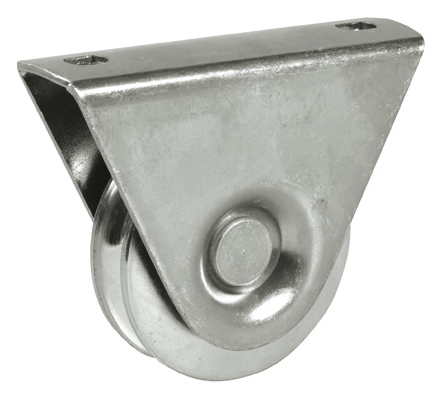

Rolă cu suport
| Capacitate portantă pentru 2 role | Diametru | Pentru șină | Cod |
|---|---|---|---|
| 120 kg | 50 | 16 | KLB-KK16-U050 |
| 150 kg | 60 | 16 | KLB-KK16-U060 |
| 150 kg | 60 | 16 | KLB-KK16-U060N-INOX |
| 200 kg | 80 | 16 | KLB-KK16-U080N-INOX |
| 200 kg | 80 | 20 | KLB-KK20-U080N-INOX |
| 300 kg | 80 |
16 | KLB-KK16-U080 |
| 300 kg | 60 | 16 | KLB-KK16-U060-INOX |
| 300 kg | 90 | 16 | KLB-KK16-U090 |
| 350 kg | 100 |
16 | KLB-KK16-U100 |
| 400 kg | 80 | 20 | KLB-KK20-U080 |
| 400 kg | 80 | 16 | KLB-KK16-U080-INOX |
| 460 kg | 100 | 20 | KLB-KK20-U100 |

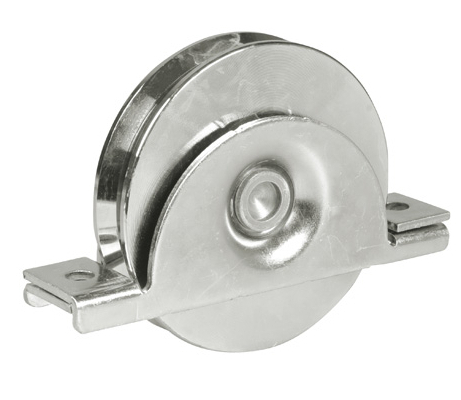

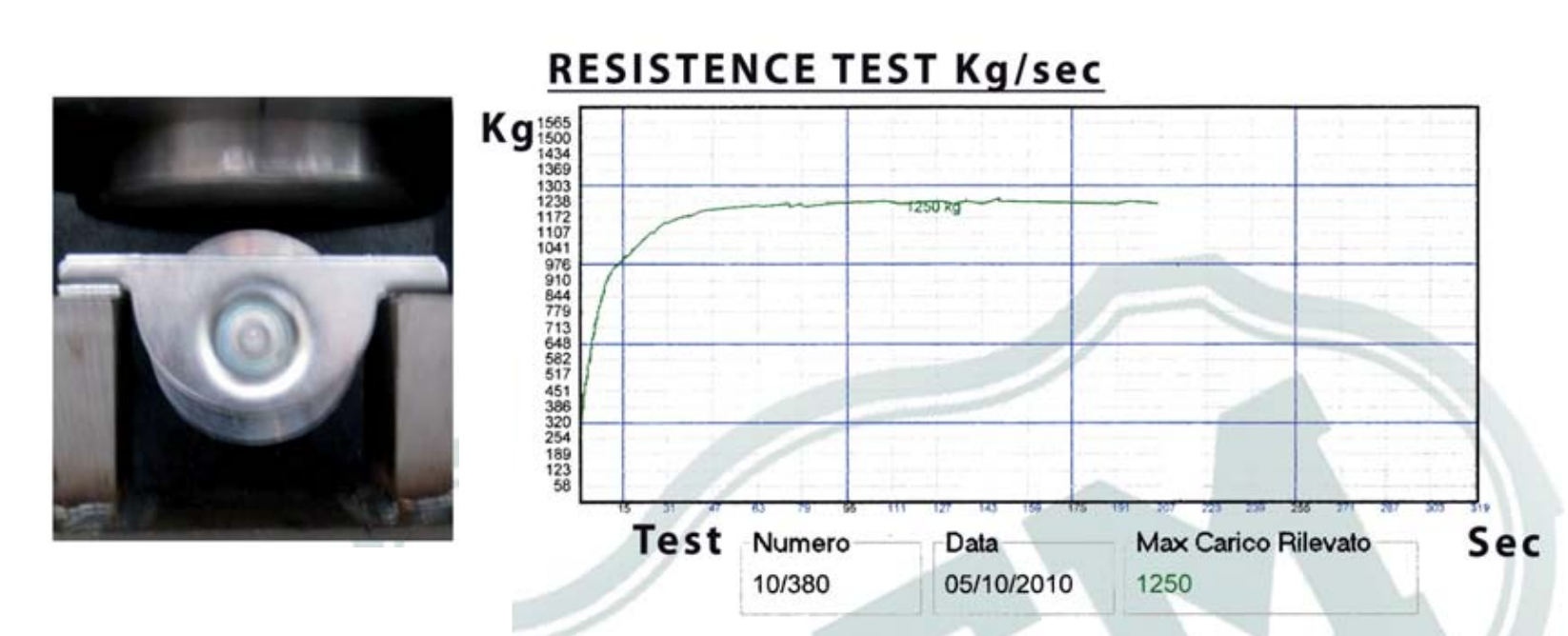

Rolă încastrată pentru înșurubare sau sudare
Rolele pentru sudare au codul produsului KZ, iar rolele pentru înșurubare au codul produsului KO.
| Capacitate portantă pentru 2 role | Diametru | Pentru șină | Cod |
|---|---|---|---|
| 120 kg | 50 | 16 | KLB-KO16-U050 |
| 150 kg | 60 | 16 | KLB-KO16-U060 |
| 150 kg | 60 | 16 | KLB-KZ16-U060 |
| 150 kg | 60 | 16 | KLB-KO16-U060N-INOX |
| 200 kg | 80 | 16 | KLB-KO16-U080-INOX |
| 200 kg | 80 | 16 | KLB-KO16-U080N-INOX |
| 250 kg | 80 | 16 | KLB-KO16-U080 |
| 250 kg | 90 | 16 | KLB-KO16-U090 |
| 250 kg | 80 | 20 | KLB-KO20-U080 |
| 250 kg | 80 | 20 | KLB-KO20-U080-INOX |
| 250 kg | 80 | 20 | KLB-KO20-U080-N |
| 300 kg | 100 | 16 | KLB-KO16-U100 |
| 300 kg | 80 | 16 | KLB-KZ16-U080 |
| 300 kg | 90 | 16 | KLB-KZ16-U090 |
| 300 kg | 100 | 20 | KLB-KO20-U100 |
| 300 kg | 100 | 20 | KLB-KO20-U100-INOX |
| 350 kg | 100 | 16 | KLB-KZ16-U100 |
| 600 kg | 140 | 20 | KLB-KO20-U140 |
În oferta noastră găsiți și role în formă de H:
| Capacitate portantă pentru 2 role | Diametru | Cod |
|---|---|---|
| 80 kg | 50 | KLB-KS-H050 |
| 100 kg | 60 | KLB-KS-H060 |
| 200 kg | 80 | KLB-KS-H080 |
| 200 kg | 60 | KLB-KS-S060 |
| 300 kg | 80 | KLB-KS-S080 |
| 400 kg | 100 | KLB-KS-S100 |
